A imagem mostra duas placas: uma com 40 V e outra com 0 V. Suponha que uma carga de \( q = 1\,\mu C \) (microcoulomb) seja deslocada da placa positiva para a negativa. Qual é a energia potencial elétrica perdida por essa carga nesse deslocamento?

a) 40 μJ

b) 20 μJ

c) 0 μJ

d) 1 J

Observe as setas vermelhas apontando da placa de 40 V para a de 0 V. Isso indica:

a) O campo elétrico aponta no sentido do aumento da energia potencial.

b) O campo elétrico aponta para o lado positivo.

c) O campo elétrico aponta no sentido de queda de potencial elétrico.

d) A corrente elétrica está indo do menor para o maior potencial.

Uma carga de \( 2\,\mu C \) é deslocada da linha de 30 V para a linha de 10 V. Qual é a variação da energia elétrica?

a) 40 μJ

b) 20 μJ

c) –40 μJ

d) –20 μJ

Uma lâmpada elétrica funciona com uma tensão de 120 V e consome uma corrente de 0,5 A. Qual é a potência dissipada por essa lâmpada?

a) 30 W

b) 60 W

c) 240 W

d) 60 kW

Um chuveiro elétrico opera com potência de 4800 W e está ligado a uma rede de 220 V. Qual é a corrente que circula pelo chuveiro?

a) 10 A

b) 20 A

c) 22 A

d) 48 A

Se a corrente elétrica que percorre um aparelho se mantiver constante, o que acontecerá com a potência dissipada se a tensão aplicada for dobrada?

a) A potência será dividida pela metade

b) A potência permanecerá constante

c) A potência será duplicada

d) A potência será quadruplicada

Um resistor está ligado a uma fonte de 12 V e a corrente que passa por ele é de 3 A. Qual é o valor da resistência elétrica desse resistor?

a) 4 Ω

b) 9 Ω

c) 36 Ω

d) 15 Ω

Um resistor de 10 Ω é percorrido por uma corrente elétrica de 2,5 A. Qual é a diferença de potencial (tensão) aplicada nesse resistor?

a) 4 V

b) 12,5 V

c) 25 V

d) 40 V

Em um circuito simples com um resistor, o que acontece com a corrente elétrica se mantivermos a resistência constante e dobrarmos a tensão?

a) A corrente será reduzida à metade.

b) A corrente permanecerá constante.

c) A corrente será duplicada.

d) A corrente será quadruplicada.

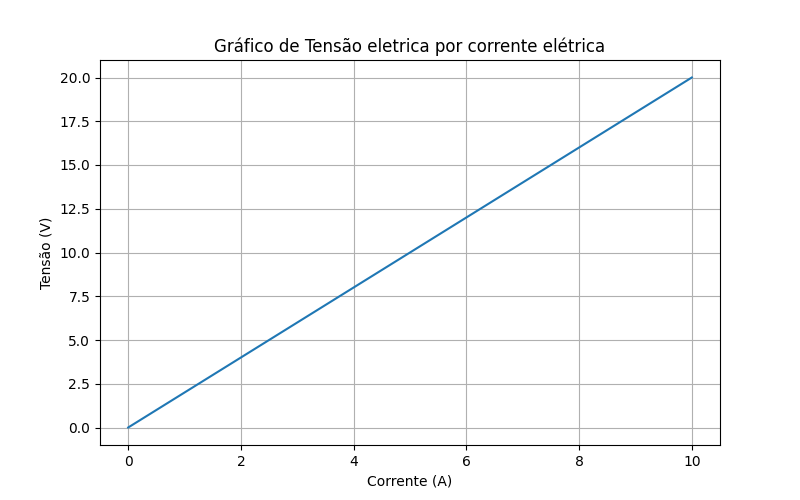

Qual é a resistência elétrica do condutor representado no gráfico 1 acima?

a) \(1 \Omega\)     b) \(2 \Omega\)      c) \(5 \Omega\)      d) \(10 \Omega\)      e) \(15 \Omega\)

Qual é a potência de disspação de energia, do resistor representado no gráfico 1, quando a tensão for de \(10\,V\)

a) \(2 W)     b) 20 W      c) 200 W      d) 40 F      e) 400 W

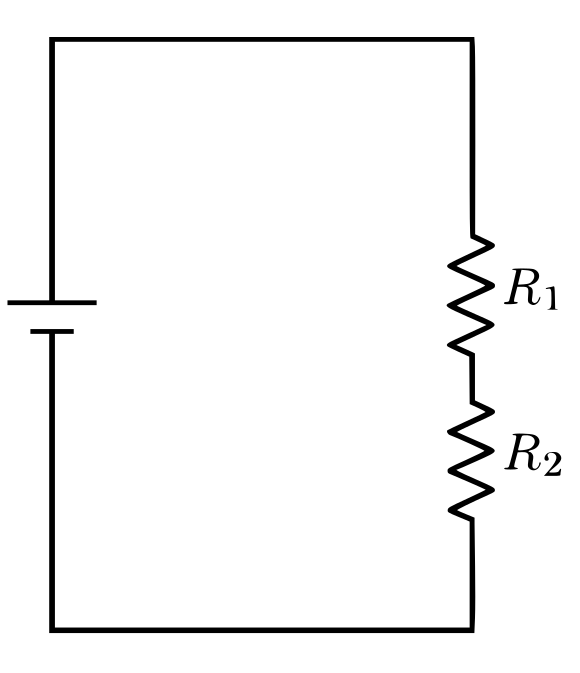

Qual é a resistência equivalente à ligação do circuito da imagem, se os resistores tem, respectivamente, valores \(4\Omega\) e \(2\Omega\)?

a) \(10 \Omega\)     b) \(12 \Omega\)      c) \(5\Omega\)      d) \(8\Omega\)      e) \(6\Omega\)

Qual a corrente estabelecida no circuito da figura 4, se a tensão elétrica for de \(10\,V\)?

Calcule:

a) A potência fornecida pela fonte;

b) A potência dissipada no resistor \(R_1\)

c) A potência dissipada no resistor \(R_2\)

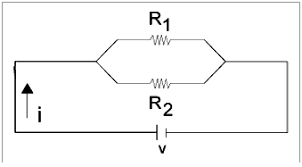

Qual é a resistência equivalente à ligação do circuito da imagem, se or resistores tem, respectivamente, valores \(6\Omega\) e \(3\Omega \)?

a) 0,1 \(\Omega\)     b) 1,0 \(\Omega\)      c) 2,0\(\Omega\)      d) 3,0 \( \Omega\)      e) 5,0\(\Omega\)

Qual a corrente estabelecida no circuito da figura 4, se a tensão elétrica for de \(10\,v\)?

Calcule:

a) A potência fornecida pela fonte;

b) A potência dissipada no resistor \(R_1\)

c) A potência dissipada no resistor \(R_2\)

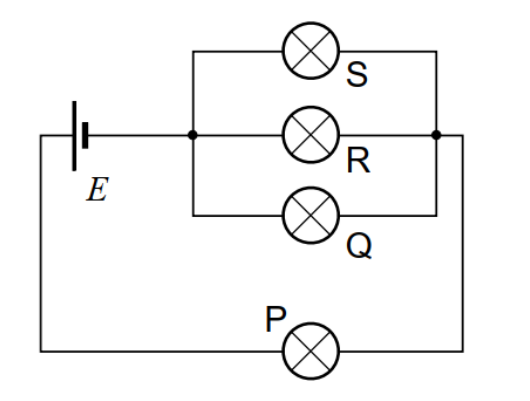

O circuito da figura mostra quatro lâmpadas iguais, idêntica pelas letras P, Q, R e S, todas acesas, conectadas a uma fonte de corrente contínua E. Se a lâmpada Q é desconectada, qual das seguintes afirmações é verdadeira?

a) As lâmpadas P, R e S permanecem igualmente brilhantes.

b) A lâmpada P é mais brilhante do que antes, mas não tão brilhante do que R e S são agora.

c) A lâmpada P é menos brilhante do que antes, e não tão brilhante do que R e S são agora.

d) A lâmpada P é mais brilhante do que antes, e também mais brilhante do que R e S são agora.

e) A lâmpada P é menos brilhante do que antes, mas mais brilhante do que R e S são agora.
